气动软密封球阀有两种系列，Q641F气动浮动式软密封球阀和Q647F气动固 定式软密封球阀。气动软密封球阀广泛应用于化工、石油、轻纺、电力、食品制药、 制冷、造纸行业的系统控制。
零件名称
材料名称
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2E3+氮化处理
304
316
316L
阀杆
2Crl3
304
316
316L
阀座密封圈
PTFE(聚四氟乙烯、PPL高温四氟
填料
V型PTFE四氟填料、柔性石墨
执行器型号
GT、AT系列单價作用气动执行器
供气压力
0.4~0.7MPa
气源接口
Gl/4 Gl/8 G3/8 Gl/2"
环境温度
・30~70°C
作用形式
单作用执行机构：气关式(B) —失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)-失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
公称通径DN(mm)
DN 15-DN300
公称压力 PN(MPa)
1.0 1.6 2.5 4.0 6.4
强度试验
1.5 2.4 3.75 6.0 9.60
试验压力 密封试验
1.1 1.76 2.75 4.4 7.04
低压气密试验
0.5-0.7
适用介质
水、油、蒸气、硝酸类(温度＜150°C).醋酸类(温度＜150°C)
公称通径
DN(mm)
L
主要尺寸
L1
D
PN1.6MPa
法兰尺寸
PN2.5MPa
n-
H
H1
D1
D2
DI
D2
n-
D
15
130
185
/
140
95
65
46
4-14
95
65
46
4-14
20
140
191
/
140
105
75
45
4-14
105
75
56
4-14
25
150
193
/
140
115
85
65
4-14
115
85
65
4-14
32
165
212
/
164
140
100
76
4-18
140
100
76
4-18
40
180
217
/
164
150
110
84
4-18
150
110
84
4-18
50
200
260
102
190
165
125
99
4-18
165
125
99
4-18
65
220
293
114
210
185
145
118
4-18
185
145
118
8-18
80
250
323
127
247
200
160
132
8-18
200
160
132
8-18
100
280
382
152
276
220
180
156
8-18
235
190
156
8-22
125
320
468
184
348
250
210
184
8-18
270
220
184
8-26
150
360
510
219
378
285
240
211
8-22
300
250
211
8-26
200
400
655
273
524
340
295
266
12-22
360
310
274
12-26
250
630
/
360
/
405
355
319
12-26
425
370
330
12-30
300
750
/
395
/
460
410
370
12-26
485
430
389
16-30
阀门主要材料构成：
气动执行器参数：

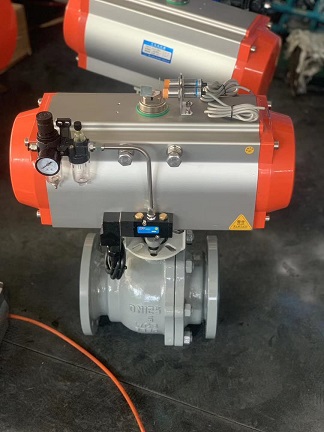

气动球阀实物图：
